Coffret de relayage : tout savoir sur l’équipement obligatoire pour le désenfumage des bâtiments

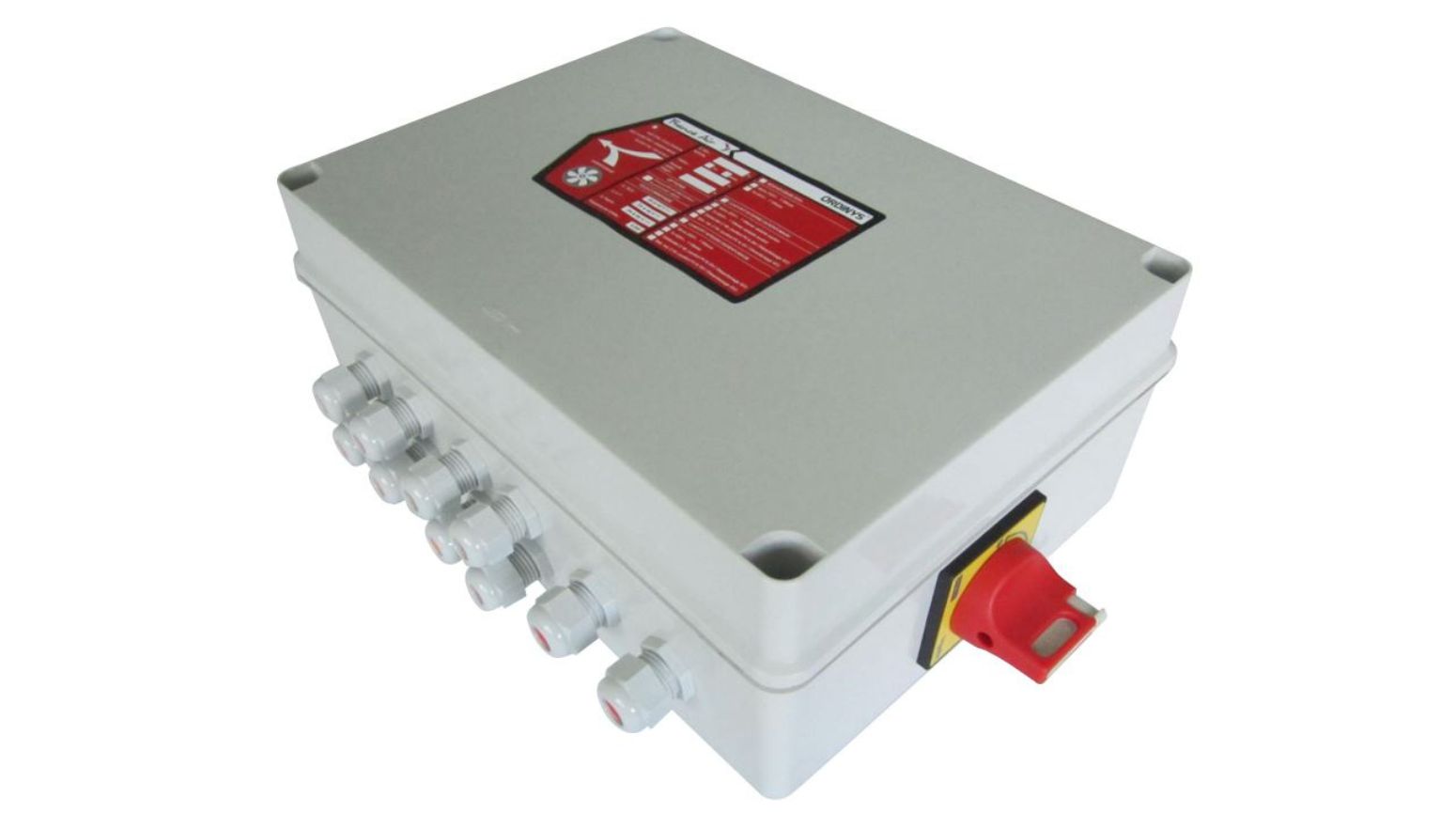

Dispositif actionné de sécurité (DAS), un coffret de relayage est utilisé pour le désenfumage des ERP et des IGH. Concrètement, un coffret de relayage assure la commande du ventilateur de désenfumage et transmet les informations au centralisateur de mise en sécurité incendie (CMSI).

Son rôle ? Lors d’un incendie, le système de sécurité assure une bonne extraction des fumées des locaux, ce qui permet d’évacuer les occupants du bâtiment et de faire intervenir rapidement des secours.

Techniquement, le coffret de relayage est l’interface qui permet de piloter le ventilateur de « désenfumage mécanique ». L’équipement est aussi connecté aux différentes télécommandes, aux accessoires et au centralisateur de mise en sécurité incendie.

Voici ses principales fonctions :

• Réception des signaux d’alarme incendie du CMSI.
• Commande du ventilateur F400 (qui résiste à 400 °C durant 2 h).
• Activation du désenfumage automatique ou manuelle.
• Report d'informations et surveillance continue.
• Coordination avec d’autres équipements (volets, trappes).

Selon la configuration du système de ventilation, le coffret de relayage peut être monophasé 230 V ou triphasé 400 V, avec une intensité nominale variable. Les modèles disponibles couvrent une large gamme de puissance, de 6 à 150 A, pour s’adapter aussi bien aux petits locaux techniques qu’aux installations de grande capacité.

La vitesse du moteur est aussi déterminante. Certains coffrets sont conçus pour des ventilateurs à une seule vitesse, tandis que d’autres gèrent des dispositifs bivitesses, de type Dahlander ou à bobinages indépendants. Leur objectif ? Piloter avec plus de précision le désenfumage et la ventilation.

Ces coffrets intègrent aujourd’hui des fonctions de sécurité intelligentes :

• Un contrôleur d’isolement moteur assure la surveillance permanente du circuit électrique, tandis qu’un afficheur digital permet de visualiser en temps réel l’état du ventilateur et de signaler toute anomalie.
• Le report de données CMSI garantit une réaction immédiate du système de sécurité incendie.
• Une protection minimale IP55 protège les composants contre la poussière et l’humidité, assurant une fiabilité optimale du coffret de relayage.

Un dispositif de désenfumage obligatoire

Installer un coffret de relayage dans un bâtiment ERP ou un IGH est devenu strictement obligatoire. Aucune dérogation n’est possible pour ce type de bâtiment.

Tout professionnel intervenant sur un système de désenfumage doit s’assurer que le coffret choisi respecte les normes françaises en vigueur sous peine de sanctions.

L’équipement est intégré au système de mise en sécurité incendie (SMSI) et doit répondre à plusieurs exigences de conformité :

• Certification NF obligatoire : l’estampille NF doit être visible sur le coffret.
• Aucune modification n’est autorisée après fabrication, sous peine de perte de conformité.
• Traçabilité complète des composants (numéro de série, fabricant, schéma électrique) accessible en cas de vérification.

À chaque professionnel ses responsabilités dans l’installation ou la maîtrise du coffret de relayage :

• Les maîtres d'œuvre et architectes intègrent le coffret de relayage dès la conception du bâtiment.
• Les bureaux d’études sélectionnent le matériel aux bonnes dimensions selon la configuration du terrain et les bureaux de contrôle se chargent de vérifier la réglementation du dispositif avant réception.
• Les installateurs garantissent une pose du coffret de relayage conforme aux normes (un seul coffret par moteur).
• Les exploitants s’occupent de la maintenance annuelle obligatoire de l’équipement dans le bâtiment.

De lourdes conséquences en cas de non-conformité

L’absence de coffret conforme ou une installation défectueuse entraîne des conséquences :

• Refus de réception du bâtiment par la commission de sécurité.
• Interdiction d’ouverture au public jusqu’à régularisation.
• Sanctions administratives (fermeture temporaire ou définitive du bâtiment).
• Des amendes pouvant atteindre 45 000 € avec peines d’emprisonnement possibles.
• Responsabilité civile et pénale des intervenants en cas d’incendie.
• Refus d’indemnisation par les assurances.

Les Établissements Recevant du Public (ERP)

L’installation d’un coffret de relayage est imposée dans la plupart des ERP : commerces, bureaux, hôtels, restaurants, salles de spectacle, établissements scolaires ou encore établissements de santé.

Les ERP de catégories 1 à 4 (accueillant de 200 à 1 500 personnes) ont l’obligation systématique d’avoir un coffret de relayage. L’installation du dispositif dépend de la surface et de la configuration pour les ERP de catégorie 5 (accueillant moins de 200 personnes).

Quelle que soit la quantité de public accueilli, le coffret de relayage est obligatoire dans l’ensemble des locaux de plus de 300 m², les locaux aveugles ou enterrés de plus de 100 m² et les circulations de plus de 30 mètres.

Les immeubles de Grande Hauteur (IGH)

Selon l’arrêté du 18 octobre 1977 sur la sécurité incendie dans les IGH, l’ensemble des IGH, bâtiments d’habitation et tertiaires dont la hauteur dépasse 28 m (habitation) ou 50 m (autres usages) sont tenus de disposer d’un coffret de relayage.

Le système de désenfumage y est conçu par compartiment, avec :

• Désenfumage des cages d’escaliers.
• Extraction des circulations horizontales.
• Commandes de secours manuelles au niveau du poste central.

Les habitats collectifs, les bâtiments tertiaires et industriels

Les coffrets de relayage sont également présents dans :

• Les immeubles de famille 3B et 4 (l’habitat collectif) qui disposent de volets de désenfumage à chaque étage.
• Les circulations et cages d’escaliers désenfumées disposant de ventilateurs extracteurs sur des conduits verticaux.
• Certaines cuisines professionnelles, entrepôts logistiques, salles de spectacle, ateliers et parkings couverts.

Vous gérez les équipements de chauffage dans un établissement ? Découvrez notre dossier complet pour gérer l’entretien des pompes à chaleur.

Les coûts indicatifs

La puissance du ventilateur, la configuration du bâtiment et le système de câblage font varier les prix d’installation d’un coffret de relayage. Voici une fourchette de prix indicatifs (matériel et pose) :

Les règles d’installation

Pour garantir la sécurité de l’équipement de désenfumage, le dispositif doit être installé hors zone de mise en sécurité. et l’intégration de câbles CR1 (résistants au feu) est obligatoire. Enfin, seul un installateur agréé peut intervenir pour la pose du système.

Un organisme certifié doit également prendre en charge la vérification annuelle du dispositif de désenfumage et des systèmes de ventilation mécanique.

Le coffret de relayage est un équipement de désenfumage vital pour garantir la sécurité incendie et obligatoire dans de nombreux établissements (ERP, IGH, habitats locatifs et bâtiments du secteur tertiaire).

Sans la présence du dispositif et sans dérogations, des sanctions strictes s’imposent aux établissements (fermeture administrative, amendes ou peines d’emprisonnement).

De nombreux acteurs interviennent dans l’installation de l’équipement, c’est pourquoi il est important que les professionnels du secteur du bâtiment soient correctement formés à l’usage du dispositif. Les établissements sont donc invités à faire appel à des professionnels qualifiés et certifiés pour garantir la sécurité et la conformité de leurs locaux.
